Инструкция для установки подлокотника
переднего (среднего) для автомобиля ВАЗ 2123 Шевроле Нива (Chevrolet Niva)выпуска до 1 августа 2011г. и ПОСЛЕ 1 августа 2011г.
|
|
выпуска после 01.08.2011г.
1.Снять сиденье с салазками (и положить набок не вынося из автомобиля). Снять колесо регулировки наклона спинки сиденья. Снять декоративную накладку механизма наклона спинки (вывернув винт).

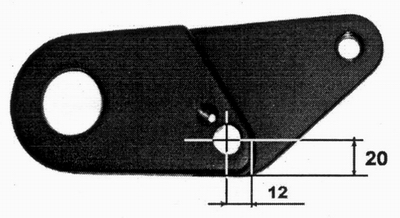

2. Согласно рис.1 разметить и просверлить отверстие (Ø17 Ø19мм) в декоративной накладке.
|
|
|
|
|
3. Вывернуть болт М8 крепления спинки. Установить доработанную накладку на место.

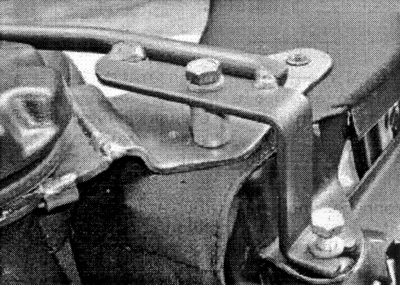

4. Вставить прилагаемый болт М8*40 со сферической шайбой в верхнее отверстие кронштейна, надеть с обратной стороны втулку Ø16мм. Закрутить, не затягивая болт. (смотри рис.2 , накладка не установлена для наглядности).
5. Заменить штатный болт крепления салазок, на прилагаемый болт М8*25 установив под головку сферическую шайбу и прорезь кронштейна подлокотника. Затянуть болты.
|
|
|
выпуска до 01.08.2011г.
1.Снять сиденье с салазками (и положить набок не вынося из автомобиля).

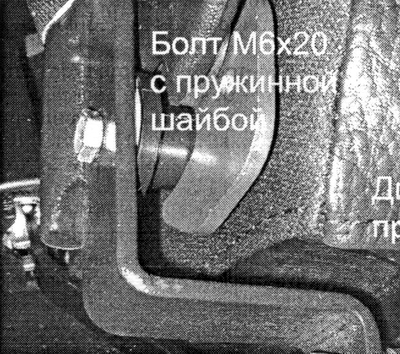

2. Вставить прилагаемый болт М6*20 со сферической шайбой в верхнее отверстие кронштейна предварительно установив в него центровочную втулку Ø8мм. Закрутить, не затягивая болт. (смотри рис.3 ).
3. Заменить штатный болт крепления салазок, на прилагаемый болт М8*25 установив под головку сферическую шайбу и прорезь кронштейна подлокотника. Затянуть болты.
Подлокотник на пассажирское сиденье устанавливается аналогично.
В процессе эксплуатации, если подлокотник не достаточно чётко фиксируется в поднятом положении, необходимо ключом на 10 через прорезь в чехле подлокотника, подтянуть болт М6х50 крепления подушки к кронштейну, с моментом 1,5кг/м.
|
|
|
|
|
|
|
|
|
