Инструкция по установке задних подголовников на а/м ВАЗ 2108, 2109, 21099, 2114, 2115
Инструкция по инсталляции
|
|
Комплектация: 1.Подголовники – 2шт., 2. Кронштейн подголовника -2 шт., 3. Саморезы - 8 шт.,4- Держатели обивки нижние -4 шт, верхние - 4шт.
Для установки подголовников Вам потребуется шуруповерт, маркер, линейка и канцелярский нож.
Для удобства работы рекомендуем снять спинки заднего сиденья, открутив два болта ключом 10 от кронштейнов кузова снизу сидения.
Сняв спинку уложите её на поверхность ( стол ) лицевой стороной вниз . Вывернув саморезы держащие пластиковые накладки сидения, снимаем их .
Аккуратно не повреждая ткань снимаем ткань с зубьев держащих её по периметру сидения.
|
|
|
|
|

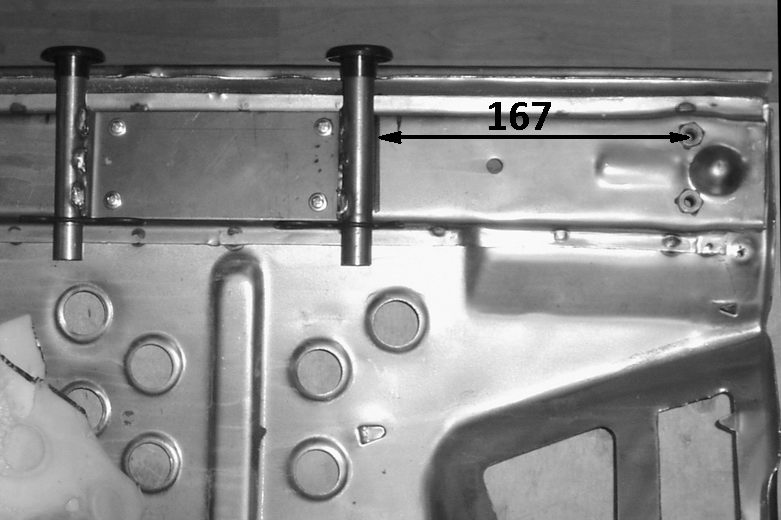

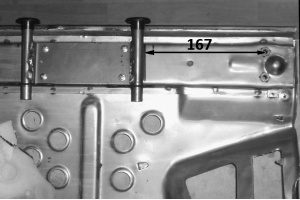

Устанавливаем кронштейн согласно рис.1 . Верхняя кромка кронштейна устанавливается вровень с верхом усилителя каркаса спинки.
Крайняя трубка кронштейна устанавливаетсмя на расстоянии 167 мм. от центра болтов крепления замка спинки.
Прикручиваем кронштейн саморезами.
Устанавливаем большую деталь держателя обивки на трубки кронштейна.
|
|
|
|
|

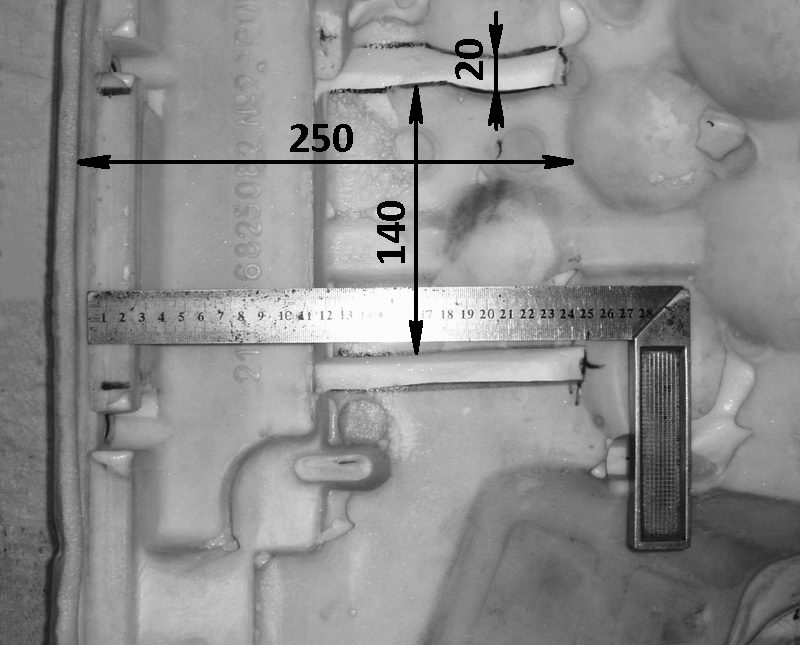

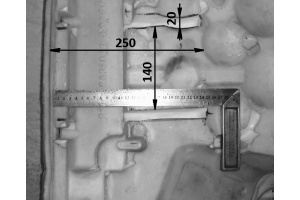

На пенополиуретановом наполнителе аккуратно согласно рис.2 вырезаем места для штырей подголовника глубиной 3-4 см. длинной 250 мм как указано на рисунке 2 . Необходимо обеспечить свободное перемещение штырей подголовника рис.2
|
|
|
|
|

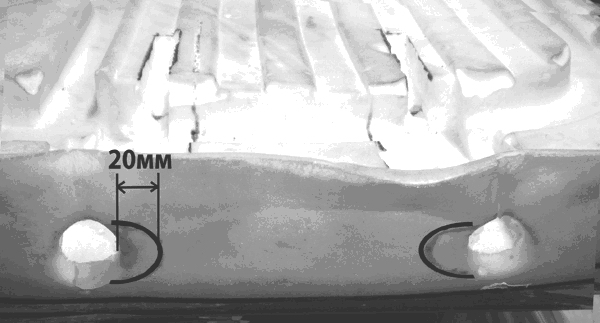

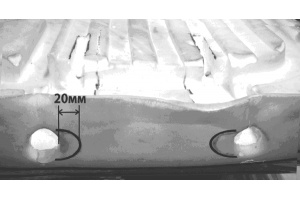

В верхней части пены вырезаем отверстия согласно рис.3.
Собираем сиденье в обратной последовательности.
Делаем небольшие крестообразные надрезы обивки сиденья по центру держателя обивки сиденья и устанавливаем верхнюю часть держателя.
Вставляем подголовник.
|
|
|
|
|
